1.عند إجراء أي اختبار، أول شيء يجب أن نفهمه هو ما هو الاختبار؟ دعنا نرى ما هو التفريغ الكهروستاتيكي؟
يشير التفريغ الكهروستاتيكي، والذي يُشار إليه عادةً باسم ESD، إلى نقل الشحنات الكهروستاتيكية بين جسمين لهما إمكانات كهروستاتيكية مختلفة بسبب التلامس المباشر أو تحريض المجال الكهروستاتيكي. بعد أن تصل طاقة المجال الكهروستاتيكي إلى مستوى معين، فإن ظاهرة التفريغ عبر الوسط هي التفريغ الكهروستاتيكي.
ظاهرة التفريغ الكهربائي الشائعة في الحياة اليومية: خلال المواسم الجافة مثل الشتاء، عندما نطفئ الأضواء ونخلع الملابس للنوم في الليل، غالبًا ما نسمع أصوات طقطقة وأحيانًا نرى شرارات صغيرة. عند لمس إصبع شخص آخر عن طريق الخطأ أو لمس مقبض معدني عند فتح الباب، ستشعر بالكهرباء.
هناك كهرباء ساكنة عند لمس مقبض الباب
2. بعد فهم ما سبق، دعنا نرى لماذا نحتاج إلى إجراءاختبار التفريغ الكهروستاتيكي (ESD)?
قد يتسبب التفريغ الكهروستاتيكي في حدوث تغييرات في المجالات الكهربائية والمغناطيسية، مما يؤدي إلى حدوث أعطال في المعدات، وقد يتسبب أيضًا في تلف الأجهزة شبه الموصلة من خلال تبادل الطاقة. لذا، يهدف الاختبار إلى الكشف عن مناعة التفريغ الكهروستاتيكي لـ EUT من خلال محاكاة تفريغ المشغل أو الجسم الملامس لـ EUT.

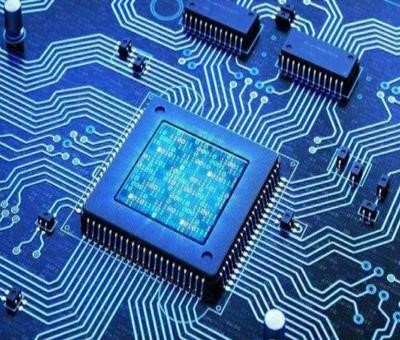

أشباه الموصلات النموذجية
قد لا يفهم بعض الأصدقاء المناعة بشكل كامل.
تشير المناعة إلى قدرة الجهاز أو الجهاز أو النظام على الاستمرار في العمل دون تدهور الأداء عند مواجهة التداخل الكهرومغناطيسي. على سبيل المثال، عندما يعاني الهاتف المحمول من الكهرباء الساكنة، فإنه لا يزال قادرًا على إجراء المكالمات وإرسال الرسائل وتصفح الإنترنت وغير ذلك من الوظائف العادية، فيمكننا القول إن الهاتف المحمول يتمتع بحصانة جيدة ضد الكهرباء الساكنة. على العكس من ذلك، إذا لم يكن لدى الهاتف أي إشارة أو أي تشوهات وظيفية أخرى بعد تعرضه للكهرباء الساكنة، فيمكننا الحكم على أن المناعة الكهروستاتيكية للهاتف ليست مؤهلة.
3. بعد فهم الغرض من اختبار ESD، كيف نقوم بإجراء الاختبار؟
لنأخذ المعدات الطبية كمثال. يوجد معيار مماثل YY0505 في الصناعة، والذي يحدد كيفية إجراء التجارب، والمعدات اللازمة للتجربة، وأعمال التحضير قبل التجربة، والخطوات التجريبية، والمحتوى الذي يجب تضمينه في تقرير التجربة. بعبارة أخرى، لدينا معيار للرجوع إليه. يعتمد اختبار التفريغ الكهروستاتيكي في اختبار التوافق الكهرومغناطيسي للأجهزة الطبية بشكل أساسي على YY0505 وGB17626.2.
4. ما هي المعدات المطلوبة لـeاختبار التفريغ الكهروستاتيكي?
محاكي التفريغ الكهروستاتيكي
طاولة معزولة
أخصائي الرعاية الصحية وأخصائي الرعاية الصحية المقيم
GRP (مستوى مرجع الأرض)
جدول التفريغ الكهروستاتيكي
موقع الاختبار والمعدات
5. بيئة تجريبية للتفريغ الكهروستاتيكي
الظروف المناخية للمختبر وبيئة المرجع الكهرومغناطيسية: يجب أن تلبي الظروف المناخية نطاق الضغط الجوي من 86 كيلو باسكال إلى 106 كيلو باسكال، ودرجة الحرارة المحيطة من 15 درجة إلى 35 درجة، والرطوبة النسبية من 30% إلى 60%. يجب أن تكون البيئة الكهرومغناطيسية قادرة على ضمان التشغيل الطبيعي لمعدات EUT دون التأثير على نتائج الاختبار. (لا يوجد حاليًا إجماع في الصناعة حول كيفية تحديد ما إذا كان ذلك يؤثر على ذلك. في رأيي، إذا كانت البيئة الكهرومغناطيسية في حالة خاضعة للرقابة، فيمكننا اعتبارها غير متأثرة. على سبيل المثال، إذا لم يكن هناك مركز إرسال لاسلكي، فإن كل جهاز لديه شهادة EMC من المصنع.)
حالة درجة الحرارة والرطوبة
6. نتيجة اختبار ESD، يتم تقسيم نتائج التقييم إلى الفئات الأربع التالية.
- الأداء الطبيعي ضمن النطاق الفني المحدد من قبل الشركة المصنعة أو المستخدم.
- يتم تقليل الوظيفة أو الأداء مؤقتًا، ولكن يمكن لجهاز EUT التعافي من تلقاء نفسه بعد توقف المضايقة، دون الحاجة إلى تدخل المشغل.
- فقدان مؤقت للوظيفة أو الأداء، ولكن يتطلب تدخل المشغل للعودة إلى الوضع الطبيعي.
- انخفاض أو فقدان الوظيفة التي لا يمكن أن تعود إلى حالتها الطبيعية بسبب تلف الأجهزة أو البرامج أو فقدان البيانات.
نظرًا لأن المعدات ليست معدات دعم الحياة، فإن نتائج العنصرين الأولين مقبولة والعناصر المتبقية غير مقبولة. أي أنه إذا كانت النتائج هي العنصرين الأولين، فيُعتبر ذلك مؤهلاً، وإلا فهو غير مؤهل.
